人妻中文字幕久久久久,日韩高清亚洲精品国产欧美

您的位置：集萃印花網(wǎng)→印花技術(shù)→印花材料→詳細內(nèi)容

【字體:大中小】

防沾劑DolecolCLY1973

集萃印花網(wǎng) 2011-08-20 00:00:00

【集萃網(wǎng)觀察】前言：活性染料色譜齊全，色澤鮮艷，價格低廉，工藝簡單且易拼色，被廣泛應(yīng)用于纖維素纖維的印染加工。但活性染料上染率較低，易沾色，色牢度較差，印制大面積白地織物時經(jīng)常出現(xiàn)白地沾污現(xiàn)象，嚴重影響印花產(chǎn)品質(zhì)量。因此，印花后需經(jīng)過多道水洗和皂洗來提高織物的色牢度和鮮艷度，并防止白地沾污。

　　傳統(tǒng)表面活性劑類防沾劑，如合成洗滌劑301和209等，僅具有皂洗功能，成品白地沾色嚴重、色澤暗淡、手感粗糙;另一類以丙烯酸為主體的高聚物類防沾劑，雖具有一定的凈洗和防沾功能，但成品的色牢度和防沾效果往往不盡人意。

　　偉格仕紡織助劑有限公司成功合成了新型防沾劑DolecolCLY1973，它不僅能確保良好的皂洗效果，而且防自地沾污效果可較傳統(tǒng)防沾劑提高1級。

　　1試驗

　　1.1材料與試劑

　　材料梭織印花布（未皂洗，染廠取樣），白色純棉襯布。

　　試劑新型防沽劑DolecolCLY1973，皂洗劑C60（馬來酸.丙烯酸聚合物型皂洗劑，偉格仕紡織助劑有限公司）。

　　1.2設(shè)備

　　HS型高溫染樣機（無錫亞博紡織設(shè)備），101電熱恒溫鼓風(fēng)干燥箱（上海君竺儀器），WSB—II型白度儀（上海昕瑞儀器儀有限公司）。

　　1.3防沾劑DolecolCLY1973的合成與性能

　　1.3.1合成

　　將天然有機礦物質(zhì)于180oC高溫下純化，經(jīng)有機高分子篩分離，制得純化有機礦物體。在一定條件下對有機礦物體進行改性，用高速勻化機在添加一定乳化劑的條件下制得防沾劑DolecolCLYI973產(chǎn)品。

　　1.3.2產(chǎn)品性狀

　　含固量47%，pH值11.0，外觀呈乳白色，為黏稠液體。

　　1.4防沾性能試驗

　　取若干活性印花織物于7O℃水洗30min，收集水洗殘液。在收集的100mL殘液中加入5cm×5cm白色純棉襯布和防沾劑，分別于不同條件下進行處理。將處理后的純棉襯布充分洗滌、烘干，測其白度。白度越高，防沾性能越強。

　　1.5測試方法

　　白度在自度測試儀上測試。

　　色變按照GB/T25loo8《紡織品色牢度試驗評定沾色用灰色樣卡》評定等級。

　　摩擦牢度按照GB/T3920--2008《紡織品色牢度試驗?zāi)湍Σ辽味取吩谀Σ晾味葴y試儀上測試。

　　皂洗牢度按照GB/T3921--2008《紡織品色牢度試驗?zāi)驮硐瓷味取吩谒蠢味葴y試儀上測試。

　　2結(jié)果與討論

　　2.1DolecolCLY1973用量對防沾性能的影響

　　以DolecolCLY1973為防沾劑，改變其用量，按1.4節(jié)進行試驗，白色純棉織物的防沾效果見表1。

　　由表1可知，DolecolCLY1973具有明顯的防沾能力，且防沾效果隨防沾劑用量的增加而增強。因此，大生產(chǎn)時，可以根據(jù)訂單要求適當增加防沾劑用量，以提高印花織物白地的白度。

　　2.2皂洗溫度對防沾性能的影響

　　以DolecolCLY1973為防沾劑，改變皂洗溫度，白色純棉織物的防沾效果見表2。

　　由表2可知，防沾色效果隨皂洗溫度的升高而提高。由于DolecolCLY1973大分子在高溫下發(fā)生溶脹，分子中的c—O基團和一N—H基團與活性染料及其它物質(zhì)形成氫鍵而吸附染料，從而達到防沾目的。此外，皂洗溫度升高，織物的膨化程度提高，纖維間的空隙增加，污垢和未固著的染料易于發(fā)生遷移，既提高了印花產(chǎn)品的色牢度，又能有效防止白地沾污。

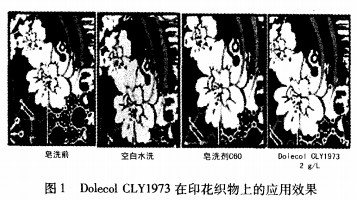

　　2.3DolecolCLY1973的應(yīng)用實例

　　2.3.1活性印花織物

　　工藝流程印花織物（準確稱取印花織物10g，注意剪取的花型應(yīng)保持一致）一冷水洗（1道）一熱水洗（90oC，2道）一皂洗（防沾劑2g/L，90℃×20rain，浴比1：30）一熱水洗（90℃，2道）一冷水洗一烘干一測試。
