国产欧美黑人在线,超碰天天操天天日天天操,嫩草视频在线观看一区二区三区

您的位置：集萃印花網(wǎng)→印花技術(shù)→印后處理→詳細(xì)內(nèi)容

【字體:大中小】

殼聚糖接枝物對(duì)絲綢防皺整理的影響

集萃印花網(wǎng) 2010-09-17 00:00:00

【集萃網(wǎng)觀察】絲綢穿著舒適，光澤柔和，懸垂性好，倍受人們的喜愛，但是絲綢的普遍缺點(diǎn)是回彈性差，易折皺及受細(xì)菌侵襲。因此，改善絲綢織物的抗皺性以及抵御細(xì)菌侵襲已被認(rèn)為是絲綢織物整理之必需。由于殼聚糖具有諸如抗菌、無毒、生物可降解、可吸附金屬離子等多種特性，已經(jīng)有了許多有關(guān)在紡織品方面的應(yīng)用研究。通常用殼聚糖處理絲綢織物是將殼聚糖溶于稀醋酸中，但這種方法并未在殼聚糖與絲綢纖維之間建立起任何牢固的化學(xué)鍵，也就不能起到很好的抗皺效果和耐多次水洗。

　　我們嘗試?yán)脷ぞ厶桥c乙烯基類單體接枝共聚物配入具有多元羧酸的無甲醛免燙整理劑（NC-99），既保留了殼聚糖天然高聚物的優(yōu)點(diǎn)，增加其在水相中的溶解度，又保證了整理劑與整理工藝無毒、無害。通過一個(gè)整理過程，使絲綢的抗皺性明顯提高。

　　1. 實(shí)驗(yàn)

　　殼聚糖接枝物的制備

　　采用不同分子量的殼聚糖與水溶性的和油溶性的甲基丙烯酸酯類單體接枝共聚，獲得具有不同結(jié)構(gòu)和不同接枝率的殼聚糖接枝物，含固量3～5%。

　　整理劑的制備

　　用水稀釋的殼聚糖接枝物、NC-99無甲醛免燙整理劑（蘇州諾瓦化學(xué)公司生產(chǎn)）和滲透劑按一定比例配制。

　　整理工藝

　　織物112´16電力紡。工藝流程：浸軋®預(yù)烘®熨干®焙烘。工藝條件：預(yù)烘溫度為90 °C；焙烘溫度為160 °C；時(shí)間：2 min。

　　測(cè)試與表征

　　干態(tài)折皺回復(fù)角（緩彈）按GB/T 3819-1997測(cè)定，斷裂強(qiáng)力按GB/T 3923-1997測(cè)定。

　　使用YG811織物懸垂測(cè)定儀測(cè)定織物的懸垂系度。

　　使用YG026B電子織物強(qiáng)力機(jī)測(cè)定織物的斷裂強(qiáng)力與斷裂伸長。

　　使用WSD-Ш型色度儀測(cè)定織物白度，取5次測(cè)定值平均。

　　2. 實(shí)驗(yàn)結(jié)果與討論

　　圖1為殼聚糖（a）及其接枝產(chǎn)物（b）的紅外光譜圖。通過對(duì)比（a）與（b）可以發(fā)現(xiàn)，在殼聚接枝物的紅外光譜圖中，1732cm-1處有明顯的C=O的伸縮振動(dòng)峰，從而證明殼聚糖與單體接枝成功.

　　整理劑對(duì)電力紡織物的整理結(jié)果見表1。從表1中可見，未做任何處理的樣品折皺回復(fù)角為131度，純殼聚糖處理的樣品折皺回復(fù)角為230度，而所有經(jīng)殼聚糖接枝物與無甲醛免燙整理劑NC-99復(fù)配的防皺整理劑處理過的電力紡樣品，其折皺回復(fù)角有所提高，使用復(fù)配處理劑的織物樣品懸垂系度比未做任何處理的樣品有所提高，但比采用純殼聚糖處理的樣品的懸垂系度略低。使用的殼聚糖接枝物對(duì)織物的白度影響不大。殼聚糖接枝反應(yīng)中隨著水溶性單體用量的增多，折皺回復(fù)角和懸垂系度逐步增大，當(dāng)織物的折皺回復(fù)角與懸垂系度達(dá)到最佳值（306度與47.7%），進(jìn)一步增加接枝反應(yīng)中單體的用量，織物的斷裂強(qiáng)力有所下降。

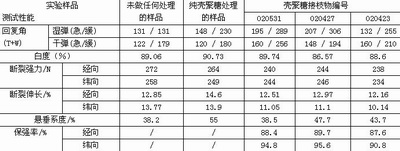

　　表1 不同水溶性單體用量的接枝殼聚糖對(duì)織物性能的影響

　　在殼聚糖分子鏈上接枝水溶性單體后，盡管可以改善殼聚糖的溶解性能，但對(duì)折皺回復(fù)角的提高幅度不夠大。我們考慮在接枝共聚單體中加入不同比例的油溶性單體，既可以改善殼聚糖的溶解性能，又能提高殼聚糖接枝物的玻璃化轉(zhuǎn)變溫度，繼而用于絲綢整理劑，以提高絲綢織物的回復(fù)角，實(shí)驗(yàn)結(jié)果列于表2中。

　　從表2可以看出，使用共聚接枝改性后的殼聚糖作為抗皺整理劑，明顯地提高了絲綢的抗皺性能，濕態(tài)的緩彈回復(fù)角均在300度以上。在各種不同的油溶性單體和水溶性單體配比條件下獲得的接枝共聚物，均能改善絲綢的抗皺性能。與未做任何處理的樣品相比，使用接枝樣品處理過的織物懸垂系度也有明顯提高。

　　實(shí)驗(yàn)中還發(fā)現(xiàn)，殼聚糖接枝物與無甲醛免燙整理劑NC-99的配比對(duì)織物的抗皺性能也有明顯影響。

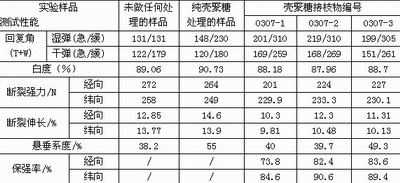

　　表2. 不同水溶性單體與油溶性單體配比的殼聚糖接枝物對(duì)織物性能的影響
