国产精品18久久久久久麻辣-欧美日韩激情亚洲综合-欧美丰满少妇xxxxx高潮-午夜精品久久久久久久四虎-国产'av高清久久久精品-久久热成人精品在线观看-色爱av美腿丝袜综合粉嫩av-欧性插免费观看视频在线播放-国产精品久久久久久久久夜色,国产精品十八禁久久久久,欧美日韩一区二区视频观看,日韩av成人三级电影最新网址

    2 結果與討論

    2．1 膜的結構

    2．1．1 X射線衍射

    PU／PA共混膜的X-射線衍射曲線如圖1所示

    從圖1可以看出，曲線1(PU)在20.00°有一較強的峰，在11.00°左右還有一微弱的峰，隨著PA含量的增加，PU的這兩個峰均增強，其中20.00°的衍射峰增強得更加明顯．此現(xiàn)象表明，兩者之間存在某種相互作用，即丙烯酸的加入促進了PU結晶的形成．PU的結晶主要是由硬段中的氨酯基-NHCOOR與PA中的-COOH等極性基團間形成了氫鍵，提高了PU硬段的結晶度。

    2．1．2 熱分析

    PU／PA共混膜的TGA曲線見圖2．

    從圖2可以看出，聚氨酯在270-480℃分兩個階段失重，低溫為軟段的分解溫度，高溫為硬段的分解溫度．這就證實了聚氨酯中存在微相分離的說法．而聚丙烯酸酯的失重只有一個階段，最大失重率出現(xiàn)在420℃，說明PA為均相體系．共混膜中，隨著PA含量的增加，臺階越來越不明顯，PA含量達到80％時，體系已呈均相(曲線4)．而且隨著PA含量的增加，分解溫度也逐漸向高溫移動．PU／PA共混膜的TGA曲線表明，PU和PA并不完全相容，還有一定的相分離，PA的加入提高了PU膜的熱穩(wěn)定性。

    2．2膜的力學性能

    PU／PA共混膜的斷裂強度及斷裂伸長率見表1．

    由表1可看出，PA的加入有利于提高PU的強度和伸長率，當PU／PA共混膜中PA的含量為20％時，共混膜的強度和伸長率均達到最大值，因此，要獲得較好力學性能的共混膜，PA的含量≤20％。

    3 結論

    通過丙烯酸酯共混改性水性聚氨酯膜的結構和性能研究，表明PU和PA存在某種相互作用，使兩者能有較好的相容性，但PU和PA并不完全相容，還有一定的相分離，PA的加入提高PU膜的熱穩(wěn)定性．當PA的含量≤20％時，共混膜具有較好的力學性能。

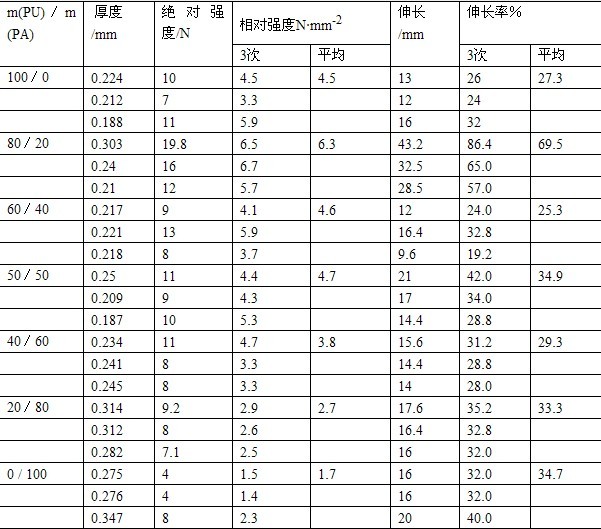

    表1 共混膜(PU/PA)的斷裂強度及斷裂伸長率

    參考文獻：

    [1I 曹坤，吳鍵芬，孫建中等.水性聚氨酯研究進展[J]高分子通報，1994，(3)：156-159

    [2] Matsuda K，Ohmura H.Emulsion of Polyurethane Having Setting Properties[J]Joumal of Applied Polymer Science,1979，(23)：141-153

    [3] Tamakj T.Recent Developmemt in Waterbome Polyurethane Dispersions [J]DIC Tech Rev，1997，(3)：1-5

    [4]Satguru R，McMabon J，Padget JC et al. Aqueous Polyurethane for Surface Coatings[J]Surface Coatings International,1994，77(10)：424-426

    [5] 李芝華 鄭子樵，丙烯酸樹脂改性的水性聚氨酯性能與結構[J]化學與粘合，2000，(4)：155-157

    [6] Bakker F. Developmemt and App1ication Properties of Acrylic and Urethane Dispersion[J] Paint Polymers and colour Journal,1992，182 (4310)：376-377

    [7] 李延科 凌愛蓮，丙烯酸酯改性水性聚氨酯乳液性能的研究[J]化工新材料，2000，(5)：31-32

    [8] 陳義芳，聚氨酯-丙烯酸互穿網(wǎng)絡聚合物乳液制備[J]聚氨酯工業(yè)，1999，14(3)：10-13

    [9] Jansse PL.Development in waterborne Urethane and Urethane-Acry1ate Binders [J]Paint Polymers and Colour Journal，1991，181(4287)：398-404

    [10] 李芝華 李菊仁，丙烯酸樹脂改性的水性聚氨酯紅外光譜分析[J]湖南師范大學自然科學學報，1999，22(3)：45-48

    [11] 尹朝輝 張洪濤 林柳蘭，聚氨酯-丙烯酸酯復合乳液的新進展[J]涂料工業(yè)，1998，(12)：31-34

    來源: 印染在線

    作者：邵菊美，陳國強，史麗穎，周紹強，顧紅桃(蘇州大學材料工程學院， 江蘇蘇州215021)

    作者簡介：邵菊美(1978-)，女，浙江金華，碩士，主要從事紡織助劑的研究開發(fā)工作
