国产精品18久久久久久麻辣-欧美日韩激情亚洲综合-欧美丰满少妇xxxxx高潮-午夜精品久久久久久久四虎-国产'av高清久久久精品-久久热成人精品在线观看-色爱av美腿丝袜综合粉嫩av-欧性插免费观看视频在线播放-国产精品久久久久久久久夜色,国产精品十八禁久久久久,欧美日韩一区二区视频观看,日韩av成人三级电影最新网址

    活性印花布手感好、物理性能指標(biāo)高、色譜齊全，但在生產(chǎn)的具體操作中．活性印花特別是活性圓網(wǎng)印花很難生產(chǎn)出精細(xì)花型。一根2．5mm(25絲)的線條已是活性印花實(shí)際生產(chǎn)中的細(xì)度極限，而涂料印花的線條細(xì)度卻能夠達(dá)到1．5mm(15絲)左右。從活性印花色漿體系分析，活性印花糊料存在透網(wǎng)性和抱水性較差的缺陷。透網(wǎng)性差限制了高目數(shù)鎳網(wǎng)的使用，而抱水性差，則使印制精細(xì)線條時(shí)，活性色漿“鋪漿”較涂料色漿更嚴(yán)重，這是活性印花很難生產(chǎn)出精細(xì)花型的主要原因。

    為克服活性印花的這一缺陷，對(duì)精細(xì)花型，大多采用涂料防活性工藝。涂料印花有很多優(yōu)點(diǎn)，如工藝簡(jiǎn)單、圖案輪廓清晰、色譜全、色漿調(diào)配方便、色澤重現(xiàn)性好等。除深色大塊面花型因粘合劑用量過(guò)多會(huì)造成手感發(fā)硬外，一般中淺色小花型的色牢度和手感都比較好。所以，小的精細(xì)花紋用涂料色漿印花，地色和一些大塊面花型用活性色漿印制，并不影響花布的整體風(fēng)格。涂料防活性工藝兼具涂料印花和活性印花的優(yōu)點(diǎn)，與活性防活性工藝相比，操作更簡(jiǎn)單，而消費(fèi)者也青睞防印花布的獨(dú)特風(fēng)格，使涂料防活性印花工藝在印染企業(yè)非常流行。

    2防印原理

    可以從三方面進(jìn)行涂料防印活性。一是機(jī)械防印;二是破壞活性染料的上染條件;三是破壞活性染料。機(jī)械防印是指在織物上先印涂料色漿，在織物上形成一層大約幾微米厚的薄膜，以對(duì)后印的活性染料起到機(jī)械防染作用。破壞活性染料的上染條件是，使用釋酸型防印劑中和活性色漿中的堿劑，控制活性色漿的pH值在7以下，以破壞活性染料的上染固色條件。破壞活性染料是，使用還原型防印劑直接破壞后印的活性染料而達(dá)到防印。

    因?yàn)獒屗釀┍冗�原劑的穩(wěn)定性更好，所以在實(shí)際生產(chǎn)中一般用釋酸劑作防印劑。釋酸劑的種類很多，經(jīng)過(guò)對(duì)比試驗(yàn)發(fā)現(xiàn)，用硫酸銨作防印劑的色漿印制的花型輪廓相對(duì)清晰、沾色輕，工藝容易控制。因此，在涂料防印色漿中加入適量的硫酸銨可做防印劑。涂料色漿中的硫酸銨與活性色漿中的堿劑中和，從而破壞活性染料固色條件而起到防印作用，其反應(yīng)式如下：

    (NH4)2SO4+2NaHCO3→Na2SO4+2NH4HCO3

    NH4HCO3→NH3↑+H20+CO2↑

    根據(jù)酸堿中和反應(yīng)，從理論上可得出硫酸銨用量與堿劑用量的質(zhì)量比例為66：84，也就是說(shuō)硫酸銨用量較小蘇打用量稍低即可。在實(shí)際生產(chǎn)中，由于織物對(duì)后印的活性染料色漿的吸收量很小，所以硫酸銨的用量也相應(yīng)減少，應(yīng)控制在1．5%以內(nèi)。對(duì)一些不能防印的活性染料，可適當(dāng)增加硫酸銨的用量，但硫酸銨用量過(guò)大的弊端是使棉纖維脆損，影響織物的強(qiáng)力和手感，所以硫酸銨用量又不能太多，可控制在3%以內(nèi)。

    3防印工藝

    3．1制版工藝設(shè)計(jì)

    制作涂料防印花版時(shí)，涂料色漿應(yīng)排在所有活性色漿的前面，如果需要用涂料漿防印的顏色較多，實(shí)際生產(chǎn)上可單獨(dú)設(shè)計(jì)涂料和活性兩套花版。根據(jù)花型結(jié)構(gòu)特征和花版的設(shè)計(jì)要求，除一些精細(xì)線條外，對(duì)一些對(duì)花難度大的花版，相鄰兩色為對(duì)立色及容易傳色的花版，還有一些陰陽(yáng)版，用常規(guī)的反借、罩印及并線等手段無(wú)法得到花版要求的效果時(shí)，我們也可以采用防印法。

    制版時(shí)，如果是較小的點(diǎn)、細(xì)線，可直接采用活性罩印涂料;如果是較大的花型，我們可以用涂料定住輪廓，用一只或兩只同色圓網(wǎng)以反借法制版。

    3．2色漿組成及調(diào)配

    3．2．1涂料防印色漿

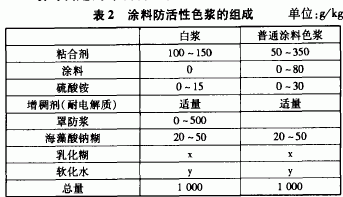

    涂料防活性色漿一般由涂料、粘合劑、乳化糊、增稠劑、防印劑、保護(hù)膠體、吸濕劑等組成。

    涂料是由各種顏料粉末加水、濕潤(rùn)劑、分散劑等表面活性劑及保護(hù)膠體等研磨調(diào)制而成，其穩(wěn)定性除顏料粉末本身特性外，主要取決于它的分散體系。

    目前，工廠所用的粘合劑大多為丙烯酸酯(PA)類，主要為丙烯酸丁酯、丙烯腈、丁二烯、羥甲基丙烯酰胺等單體的共聚物。在弱酸性條件下，經(jīng)130—160%焙烘，PA類粘合劑可自身交聯(lián)并粘附在纖維上，形成網(wǎng)狀薄膜，將涂料固著在纖維上。一般的弱酸(如硫酸銨)正好適合PA類粘合劑的反應(yīng)條件，所以適量的硫酸銨不影響PA類粘合劑的反應(yīng)。

    乳化糊是煤油、水加乳化劑乳化而成，乳化劑質(zhì)量直接決定乳化糊的使用性能和穩(wěn)定性。

    增稠劑是一種合成高分子類糊料。如果用于防印色漿，需合理篩選增稠劑，必須選用成糊率高、耐電解質(zhì)的增稠劑。不同類型增稠劑的試驗(yàn)如下：乳化糊中先分別加入適量不同的增稠劑已形成可用糊料，然后加人不等量的硫酸銨放置30min，觀察色漿變化情況(見表1)。

    由表1知，加入耐電解質(zhì)類增稠劑的色漿基本不受影響，可以滿足印花色漿的要求。釋酸劑硫酸銨也是一種電解質(zhì)，加入后一定程度上會(huì)引起乳化糊破乳和色漿粘度下降。
