【集萃網(wǎng)觀察】純棉彈性布是純棉布經(jīng)過樹脂整理和緯向具有拉彈性的一種新的布料品種。這種布料保持了棉纖維固有的長(zhǎng)處。經(jīng)過樹脂整理后又增添了防縮、免燙等特點(diǎn)，具有化學(xué)纖維所不能比擬的優(yōu)點(diǎn)。實(shí)踐證明，這種布料緯向拉伸恢復(fù)性好，手感松軟，挺刮、富有彈性，吸汗透氣;穿著寬松舒適，懸垂性好，特別適合于做運(yùn)動(dòng)裝、裙料、睡衣等服裝，為當(dāng)前國(guó)內(nèi)外市場(chǎng)所流行.
多年前開始，我們?cè)谇鄭u國(guó)棉八廠、青島第二印染廠的密切配合下，已試制純棉彈性布一千二百米，并取得較好效果，現(xiàn)將試制工藝及有關(guān)問題作如下介紹。
一、試制內(nèi)容
1、織物組織規(guī)格
織物紗支為21S×18 S，密度為44×46，幅寬45英寸，緯紗捻度比普通細(xì)布高80～120%，試制品種中共有兩種捻度，一種比普通細(xì)布高100%，另一種比普通細(xì)布高150%。組織結(jié)構(gòu)為一上一下平紋組織。
2.印染加工系數(shù)的選擇
為獲得均勻彈性和松軟手感，加工系數(shù)不宜過大，宜選0.80-0.85，試驗(yàn)中選用0.80。
3、工藝流程及條件
坯布→縫頭→燒毛→繩狀退漿煮練→軋漂→開、軋、烘→絲光→烘干→印花→汽蒸→水洗→烘干→樹脂整理→驗(yàn)布→成包。
工藝條件:
(1)燒毛，一正一反，車速110～120米/分。
(2)繩狀退漿煮練，溫度100-102℃，時(shí)間5-6小時(shí)，燒堿18-20g/L，表面活性劑AS 5～7g/L。
(3)軋漂:有效氯2.6～3.2g/L，堆置45～60分鐘。
(4)開、軋、烘要求織物烘干，落布平整。
(5)絲光:軋槽燒堿240-260g/L.
絲光擴(kuò)幅門幅=原坯幅寬×O.8.
(6)印花:活性染料直接印花(滾筒印花機(jī))。
處方;
活性2KGL 5
活性1K4G 2
尿素 25
小蘇打 25
防染鹽S 10
海藻酸鈉糊 X克/升
(7)蒸化:105℃，5分鐘。
(8)水洗，皂洗，水洗、烘干。
(9)樹脂整理:二浸一軋(均勻軋車，軋余率70～75%)烘干(100-110℃/2分鐘)→焙烘(150-155℃/2分鐘)→熱拉(150℃/40秒)→軋柔軟劑，烘干(100～120℃，2分鐘) →成品幅寬36英寸→驗(yàn)布→碼布→打包. 整理液處方[2][3]:
樹脂NMA(羥甲基丙烯酰胺) 150
引發(fā)劑K2S2O8(過硫酸鉀) 1
引發(fā)劑NMAl 5
催化劑Zn(N03)2(硝酸鋅) 5
柔軟劑PE(聚乙烯型) 20
浸透劑TX-10 1克/升
軋柔軟劑:
軋有機(jī)硅彈性體配方[4];
STU-l 20g/L 二、結(jié)果與討論
1、由于緯向加強(qiáng)捻，因此煮練后布面有折皺產(chǎn)生，在絲光機(jī)進(jìn)布處要特別注意，防止脫邊。
2、捻度大，則彈性好，但捻度過大織疵增加，實(shí)驗(yàn)中約有50米布捻度在150-180%之間，給印染加工帶來了許多困難。
3、加工系數(shù)的選擇是保證成品有彈性的一個(gè)重要因素，加工系數(shù)過大，緯向拉彈性消失，因此加工系數(shù)一定要控制在0.85以下，建議選用0.80。
4、絲光能使織物保持一定的門幅和拉彈性，但只有依靠樹脂整理才能達(dá)到持久的效果(見表2)否則織物尺寸很不穩(wěn)定，經(jīng)幾次水洗后緯向拉伸恢復(fù)性幾乎消失。
5、彈性布緯向強(qiáng)力不高，因此必須選擇十分良好的樹脂交鏈劑和溫和焙固工藝，以防止強(qiáng)力過度損失并獲得高度的干濕回能。N-羥甲基丙烯酰胺樹脂(NMA)便能勝任。這種樹脂與常規(guī)樹脂2D相比，具有優(yōu)良的斷裂和撕破強(qiáng)力保持率、高的DP(耐久壓燙)級(jí)別、良好的耐氯性以及織物上游離甲醛低等憂點(diǎn)。其整理效果見表1。

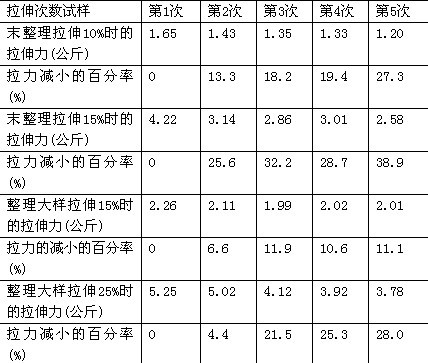

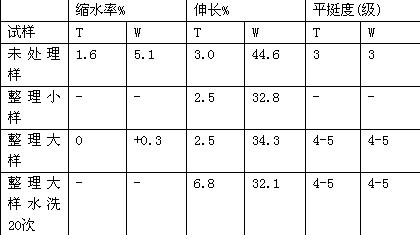

表1 表1(續(xù)) 表2 拉伸次數(shù)與拉力的減小百分率，試樣8×1Ocm 試制的產(chǎn)品，布面挺刮，紋路清晰，手感滑爽，富有彈性，緯向有25%左右的拉伸，拉伸恢復(fù)性極好。我們用這批試驗(yàn)布試制了一部分女式襯衫，網(wǎng)球衫和睡衣，經(jīng)試穿證實(shí)，穿著舒適，透氣性好，活動(dòng)自如，防縮免燙，洗可穿性很好。
由上表可以看出，當(dāng)整理織物與不整理織物伸長(zhǎng)率相同時(shí)(15%)。經(jīng)五次拉伸后，未整理織物拉力減小高達(dá)38.9%，而整理織物僅為11.1%.未整理織物當(dāng)拉伸伸長(zhǎng)率為10%時(shí)，五次拉伸后，拉力減小27.3%，和整理織物拉伸到25%相當(dāng)。這說明未整理織物拉伸恢復(fù)性較差。 6.存在問題:
(1) 紡織方面如果能配以各式花色紗線如竹節(jié)紗等，做出仿麻效果，則銷路更暢，
(2)由于織物緯向強(qiáng)捻，因此織疵增加，使成品合格率降低，
(3) 由于必須經(jīng)過樹脂整理，選擇較為理想的樹脂交鏈劑和工藝路線，加工成本增加。 參考文獻(xiàn);
(1)《純棉疏松織物試驗(yàn)體會(huì)》上海第二十九棉紡織印染廠孫寶機(jī)等，1984.8。
(2)《T.R.J.》Vol.52;529-537，1982
(3)《T.R.J.》Vo1.48;73-80，1978
(4)《染整新技術(shù)學(xué)術(shù)討論會(huì)選輯》下冊(cè)1984.12 劉學(xué);<硅酮彈性體應(yīng)用工藝探討> 來源: 印染在線 作者：山東省紡織科學(xué)研究所 孫巖 楊秀華
該文章暫時(shí)沒有評(píng)論！
最新技術(shù)文章
點(diǎn)擊排行
、
集萃印花技術(shù)交流2群、
集萃印花招聘/求職2群
安卓APP
微信號(hào)：yinhuashijie
手機(jī)版
《印花世界》雜志
微信群接入口
客服
