【集萃網(wǎng)觀察】白膠漿既能單獨用于遮蓋印花(白色罩印印花)，也能和各種涂料色種配伍用于彩色遮蓋印花(彩色罩印印花)。在深色地的織物上進行罩印印花，其印花效果類似于染料印花中的拔染印花效果。因此白膠漿印花是一種特殊的涂料印花，白膠漿最早應(yīng)用于針織物上，特別是兒童服裝，局部印上具有光澤、彈性的動物或卡通人物，由于遮蓋性好，在各種地色織物上均可獲得逼真的花紋圖案…。白膠漿的彩色罩印印花已應(yīng)用于高檔的深色織物，如牛仔布上印上各色斑條似虎皮，具有極好的仿真效果。
優(yōu)質(zhì)的白膠漿除了具有優(yōu)異的遮蓋力、優(yōu)良的印花牢度、良好的穩(wěn)定性和對色涂料的相容性外，還必須具有優(yōu)良的成膜性能一良好的彈性和柔軟的手感。目前，國內(nèi)主要應(yīng)用進口的白膠漿(如日本的S-420G、KDW)進行各種膠漿印花，國內(nèi)有關(guān)白膠漿的研究和應(yīng)用報導(dǎo)甚少。
本試驗制備了遮蓋力強、彈性良好、手感柔軟、牢度好的高性能白膠漿，并介紹了白膠漿在紡織品涂料印花中罩印印花的應(yīng)用。 1 試驗部分
1.1 主要原料
鈦白粉、乳化劑、增稠劑、增塑劑、分散劑、防霉劑、柔軟劑、氨水等均為工業(yè)用品；粘合劑(丙烯酸酯類多元共聚乳液混合物)和保護膠體為自制。
1.2主要設(shè)備
高速分散機、三輥研磨機、NDJ一1型旋轉(zhuǎn)粘度計、sA—CPS粒度測定儀、QZt，型黑白格遮蓋力測定儀、平網(wǎng)印花臺板等。
1.3 制備過程
將自制粘合劑、保護膠體、鈦白粉、增塑劑、乳化劑、分散劑等投入混合器，開動高速分散機將原料混合均勻，用氨水調(diào)節(jié)pH=7～8，加入增稠劑調(diào)至適合的稠度，再加入適量的防霉劑攪拌均勻，然后將混合均勻的物料過濾，送至三輥研磨機研磨至合格細度，得白膠漿成品，測試產(chǎn)品的技術(shù)指標及應(yīng)用性能。
1.4 測試方法
外觀目測評定；
粘度(mPa·s) 按GBT一2794測定；
干摩牢度(級) 按GBT415—78測定；
濕摩牢度(級) 按GBT415—78測定；
刷洗牢度(級) 按GBT250—78測定；
遮蓋力(g/cm2) 按GBTl726—79測定；
彈性試驗(％) 按企業(yè)標準Q／(。HG)：HGS53—1996測定‘引；
手搓牢度(級) 濕印花布試樣50×200mm放上少量的洗衣粉，用手沿橫紋方向搓洗100次，觀察花位裂紋及脫落程度，以級表示。I級，有嚴重的裂紋及脫落；Ⅱ級，有裂紋及脫落；Ⅲ級，有少許裂紋無脫落；Ⅳ級，無裂紋、無脫落； 2 試驗結(jié)果與討論
2.1 各項技術(shù)指標
將本試驗制備的白膠漿：FD和日本的S-420G在相同條件下進行應(yīng)用性能測試，得各項牢度指標如下：
表1 白膠漿FD和S-420G的各項技術(shù)指標 由表1可以看出，白膠漿FD的各項技術(shù)指標達到日本的S-420G的產(chǎn)品水平，由于白膠漿FD的粒度比S-420G細，比表面增大，著色力和遮蓋力均優(yōu)于S-420G。
2.2粘合劑的影響
粘合劑乳液的品質(zhì)對印花織物的手感、印花牢度起決定的作用。使用單一的粘合劑很難得到較好的效果，本試驗使用粘合劑A、粘合劑B兩種了高性能的涂料印花粘合劑混合應(yīng)用，由表2得到粘合劑的最佳的混合比例：粘合劑A為60～70％，粘合劑B為30～40％。

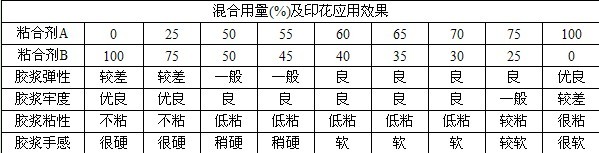

表2 粘合劑對白膠漿印花性能的影響 2.3 鈦白粉的選擇
鈦白粉為二氧化鈦(TiO：)多晶型化合物，它有三種晶型：板鈦型、銳鈦型和金紅石型。工業(yè)上利用的主要是銳鈦型和金紅石型[3]。銳鈦型為八面結(jié)構(gòu)，氧位于八面體的頂角，每個銳鈦晶胞含有四個二氧化鈦分子，以八個棱邊相接，結(jié)構(gòu)松，易磨細，粘度小，反射帶藍光，白度高，遮蓋力較差，價格便宜；金紅石型為細長成雙的晶體，每個晶胞的兩個二氧化鈦分子以兩個棱邊相連，結(jié)構(gòu)密度大，折射率高，遮蓋性好，價格貴。鈦白粉的物化性能見表3：
表3鈦白粉的物化性能 本試驗根據(jù)銳鈦型和金紅石型鈦白粉的物化性能有互補性，調(diào)節(jié)兩種晶型的用量比例，獲得最較為理想的遮蓋力和著色力，原料成本較為合理。金紅石型和銳鈦型鈦白粉最佳用量比為1:2～2.5。
2.4柔軟劑的影響
柔軟劑的加入，主要是改善白膠漿印花后的手感，使印花圖案柔軟、不粘手(防粘)。本試驗分別試用了不同類型的三種柔軟劑：柔軟劑10l(主要成份是硬脂酸、石蠟、平平加O的混合乳化物)、有機硅柔軟劑、氨基硅柔軟劑，但后二者單獨使用時均不理想；當前者用量范圍(對白膠漿)低于2．5％時柔軟和防粘效果均不好；高于4％時柔軟效果好，但防粘效果不理想，并且還因用量增大削弱了白膠漿的綜合應(yīng)用性能。當柔軟劑用量在2．5～4％時獲最佳的效果。
2.5增稠劑的影響
增稠劑的用量對白膠漿應(yīng)用性能的影響見表4：
表4增稠劑的用量對白膠漿的影響 由表4可見，隨著增稠劑用量的增加白膠漿的粘度增加，當用量超過0。75％時，粘度增加較快，用量達到1.25％時白膠漿的粘度已經(jīng)超出NDJ-1型旋轉(zhuǎn)粘度計的測試范圍；彈性性能和手搓牢度卻隨著增稠劑用量的增加而降低，當用量超過0．75％時尤其明顯。 3 白膠漿的印花應(yīng)用
3.1 白膠漿的仿真特種印花
白膠漿的彩色罩印印花可賦予織物上的圖案具有極好的逼真感，這種具有極好的逼真感的罩印印花又稱仿真特種印花，國外稱漆印印花H 0。仿真印花可以在各種地色上進行，如淺地色上印上植物的葉和莖及卡通人物，在深地色上印上像虎皮、斑馬，還可以在織物上印上像鱷魚皮、蛇皮樣的黑色斑塊等。仿真特種印花織物是美術(shù)圖案設(shè)計和印花工藝技術(shù)相結(jié)合的產(chǎn)品。
白膠漿的罩印印花網(wǎng)板的膠層較厚，使織物印花后花型塊面有一定的厚度，體現(xiàn)出較好的立體感和塊面光澤效應(yīng)。要獲得良好的印花效果，必須注意以下幾點：
[1]所選的白膠漿要有較好的應(yīng)用性能；
[2]施行罩印印花前要將待印織物的浮色洗凈；
[3]要求待印織物的地色染料能耐高溫；
[4]為了使印花圖案塊面光澤明亮，印花織物經(jīng)熱處理后可采用軋光工藝。
3.2 罩印印花工藝過程
3.2.1 白色罩印(遮蓋)印花
織物→白膠漿直接印花→烘干或風干→熱處理(120℃，3min) →軋光→成品
3.2.2彩色罩印印花
織物→白膠漿調(diào)色→印花→烘干或風干→熱處理(120℃，3min) →軋光→成品 4 結(jié)論
制備了遮蓋力強、彈性良好、手感柔軟、牢度好的高性能白膠漿FD，粘合劑的最佳的混合比例：粘合劑A為60～70％，，粘合劑B為30～40％：金紅石型和銳鈦型鈦白粉用量比為l：2～2．5時，遮蓋力和著色力較好；當柔軟劑用量在2．5～4％時印花織物手感柔軟、不粘手。白膠漿FD的各項技術(shù)指標達到日本的S一420G的產(chǎn)品水平。 參考文獻
[1]李曉春主編．紡織品印花[M]．北京：中國紡織出版社，2002.269—271．
[2]董亦森，林小楓．新型彈性白膠漿的研究[J]．廣州化工，1997，25(1)：37—42．
[3]司徒杰生，王光建，張登高．無機化工產(chǎn)品[M]．北京：化學(xué)工業(yè)出版社，2004.578-580．
[4]唐增榮．特種印花綜述[J]．印染助劑，2005，22(8)：l-10．
該文章暫時沒有評論！
最新技術(shù)文章
點擊排行
、
集萃印花技術(shù)交流2群、
集萃印花招聘/求職2群
安卓APP
微信號：yinhuashijie
手機版
《印花世界》雜志
微信群接入口
客服
