国产精品18久久久久久麻辣-欧美日韩激情亚洲综合-欧美丰满少妇xxxxx高潮-午夜精品久久久久久久四虎-国产'av高清久久久精品-久久热成人精品在线观看-色爱av美腿丝袜综合粉嫩av-欧性插免费观看视频在线播放-国产精品久久久久久久久夜色,国产精品十八禁久久久久,欧美日韩一区二区视频观看,日韩av成人三级电影最新网址

    【集萃網(wǎng)觀察】1　前言

    酸性染料品種齊全,色澤鮮艷,用于真絲染色對織物損傷小,但染色過程中常會出現(xiàn)牢度差的問題,所以采用牢度增進劑提高織物的摩擦和皂洗牢度[1]。ＬＴＧ Ｓ6Ｆ(上海聯(lián)碳化學)是一種絲絹固色劑,屬反應型固色劑,性能和固色效果較好,成本低于進口相應產(chǎn)品,在國內(nèi)真絲染整廠家應用后得到好評,該產(chǎn)品已遠銷日本等國家。

    本試驗就絲絹固色劑ＬＴＧ Ｓ6Ｆ在固色性能方面與國外同類產(chǎn)品固色劑的差別進行對比,并對固色劑的剝除進行試驗,提出合適的剝除固色劑工藝和方法。

    2　試驗

    2.1　試驗材料前處理后的真絲紗線和機織布

    2.2　藥品

    弱酸性紅染料,弱酸性藍染料;元明粉;碳酸鈉;保險粉;國外固色劑;防沾污皂洗劑ＬＴＦ Ｓ1000,絲絹固色劑ＬＴＧ Ｓ6Ｆ(上海聯(lián)碳化學有限公司)等。

    2.3　試驗工藝與測試方法

    2.3.1　工藝流程

    染色→固色→烘干→測試

　　固色后色樣→剝除固色劑→測試

    2.3.2　摩擦牢度測試

    國標ＧＢ/Ｔ3920—1997

    2.3.3　皂洗牢度測試

    國標ＧＢ/Ｔ3921.3—1997

    2.3.4　染色處方及工藝條件

    染料/%(ｏｗｆ)　　　2

    元明粉/ｇ·Ｌ-1 30

    醋酸 調節(jié)ｐＨ值至4

    溫度/℃ 100

    時間/ｍｉｎ 50

    浴比 1∶20

    2.3.5　固色處方及工藝條件

    固色劑/%(ｏｗｆ) 3(視顏色深淺而定)

    溫度/℃ 60

    時間/ｍｉｎ 15

    2.3.6　剝除固色劑工藝

    工藝1　醋酸3%(ｏｗｆ);浴比1∶40;100℃沸煮30ｍｉｎ; 工藝2　甲酸3%(ｏｗｆ);浴比1∶40;100℃沸煮30ｍｉｎ; 工藝3�。蹋裕� Ｓ10003%(ｏｗｆ);浴比1∶40;ｐＨ值4左右;100℃沸煮30ｍｉｎ;

    工藝4�。蹋裕� Ｓ10003%(ｏｗｆ);浴比1∶40;ｐＨ值9左右;100℃沸煮30ｍｉｎ。

    2.3.7　固色劑完全剝除檢驗

    固色劑剝除后,用其它顏色的酸性染料染色,水洗烘干后,比較染色均勻性。如果色澤均勻,說明固色劑剝除干凈;反之,則織物上仍殘留固色劑。

    3　結果與討論

    3.1　固色劑性能與應用比較

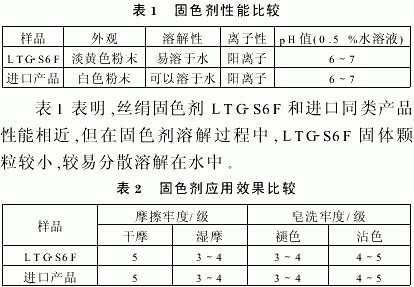

　　表2表明,絲絹固色劑ＬＴＧ Ｓ6Ｆ處理織物后,摩擦牢度和皂洗沾色牢度明顯提高,可以達到進口同類產(chǎn)品相同的應用效果。在試驗和大生產(chǎn)中,固色劑ＬＴＧ Ｓ6Ｆ固色后,織物的色光和手感都沒有發(fā)生改變,仍然保持真絲的光澤和手感。

    3.2　固色劑的剝除

    固色劑若殘留在紗線或織物上,進行下一步套染時,將影響染料的正常上染。染色時很容易出現(xiàn)色花現(xiàn)象,所以套染時要剝除固色劑。固色劑的剝除方法有多種,可以根據(jù)固色劑的用量和處理后的要求選擇合適的剝除方法。

    從表3可以看出,工藝1和2都不能完全將固色劑洗除干凈,套染其它顏色時有色花現(xiàn)象。ＬＴＦ Ｓ6Ｆ是反應型固色劑,僅靠酸洗不能完全解決問題。

    工藝1或2處理后再用工藝3處理,套染后紗線或織物的顏色均勻,表明紗線或織物表面的固色劑已剝除干凈。這種方法處理后原樣品的顏色剝除很少,基本不影響色澤的深淺,只剝除固色劑�？紤]到甲酸比乙酸有價格上的優(yōu)勢,在保留原色澤的情況下剝除固色劑可以選擇先用甲酸清洗,然后在酸性條件下用ＬＴＦ Ｓ1000剝除,可以將反應型固色劑剝除干凈。在這里,ＬＴＦ Ｓ1000可以認為是一種掩蔽劑。ＬＴＦ Ｓ1000是一種特殊陰離子表面活性劑,剝除陽離子固色劑的同時,將一部分陽離子固色劑的陽離子基團掩蔽起來,在進行復染時,不影響染料的重新上染,所以復染后能夠達到均勻色澤。

    工藝2和工藝4結合,即先酸性處理,將沒有發(fā)生化學反應的固色劑清洗干凈,然后用工藝4將殘留的固色劑剝除或掩蔽起來。這種方法既可以將固色劑剝除,也可以剝除一部分染料,使得紗線或織物的色澤變淺。如果要達到一定的白度效果,還要根據(jù)此時色澤的深淺,用一定量的保險粉將染料還原成白色。

    綜合考慮,如果要進行脫色處理,采用工藝2+4比較合適。這種方法既可以剝除固色劑,同時也可以去除一部分染料,在這個條件下的紗線和織物的強力下降可以接受;然后就可以用相對量少的保險粉進行剝色處理,同時減少了剝色后清洗的次數(shù),節(jié)約能源。

    4　結論

    4.1　絲絹固色劑ＬＴＧ Ｓ6Ｆ固色后牢度好,同時不影響手感和色澤。

    4.2　從性能和應用效果來看,絲絹固色劑ＬＴＧ Ｓ6Ｆ可以完全代替進口固色劑,節(jié)約了生產(chǎn)成本。

    4.3　固色劑ＬＴＦ Ｓ6Ｆ固色后,可以采用不同的方法將固色劑完全去除,不同的剝除方法賦予不同的效果,其中酸性洗,再進行剝固剝色同浴效果比較好。

    參考文獻:

    [1]　王存?zhèn)}編著.紡織整理助劑導論[Ｍ].西安:西安交通大學出版社,1993,132～138.

    來源: 印染在線   作者：祝海霞(上海聯(lián)碳化學有限公司,上海　201424)

該文章暫時沒有評論！
