【集萃網(wǎng)觀察】采用自由基乳液聚合工藝合成的水性聚丙稀酸酯乳液（水性PA）具有較好的耐水性，耐候性、耐化學(xué)性，廣泛用于印染行業(yè)的涂料印花工藝。近年來，因環(huán)保及能源緊張的原因，人們嘗試用涂料印花工藝代替?zhèn)鹘y(tǒng)的染料印花，以達(dá)到節(jié)水、節(jié)能、清潔生產(chǎn)目的。但是，目前市售的粘合劑普通存在手感偏硬、牢度偏低的缺點(diǎn)，影響染品的質(zhì)量。水性聚氨酯乳液（水性PU）具有耐低溫、柔韌性好、粘結(jié)強(qiáng)度大優(yōu)點(diǎn)，但耐高溫性和耐水性差及成本較高的缺點(diǎn)限制了其在印染業(yè)中應(yīng)用。PU/PA網(wǎng)絡(luò)互穿粘合劑的性能較好，制備這類粘合劑的認(rèn)識方法就是將水性PA與水性PU共混，但很難達(dá)到提高牢度的。本實(shí)驗用含不飽和和鍵的單體對水性PU進(jìn)行封端，然后與水性PA在自由基引發(fā)劑的存在下進(jìn)行反應(yīng)，形成網(wǎng)絡(luò)互穿分子結(jié)構(gòu)，可得到手感柔軟，干、濕摩擦牢度好的粘合劑，用于涂料印花。
1 實(shí)驗
1.1 原料及儀器
水性PU（自制）；丙稀酸丁酯、丙稀酸異辛酯、甲酯丙稀酸甲酯，工業(yè)品，北京東方化工廠；OS-15、十二烷基酸鈉K12，天津北辰化工廠；聚乙二醇（PEG800），工業(yè)品，邢臺第二化工廠；封端劑A（自制）；二羥基丙酸（DMPA），工業(yè)品，成都聚氨酯品廠；辛酸亞錫，分析純，北京試劑廠；過硫酸銨，工業(yè)品，石家莊化工廠；KBrKbrO3溶液,KI溶液,NA2S2O3標(biāo)準(zhǔn)溶液；淀粉指示劑；涂料藍(lán)。
儀器：qq-1型增力電動攪拌器，TDW型溫度控制儀，101-1型電熱鼓風(fēng)干燥箱、y571B型摩擦牢度測試儀、z571型刷洗牢度測試儀等。
1.2合成
1.2.1水性PA
在四口瓶中加入2/3的離子水、1/2的復(fù)合乳化劑（KOS-15）、1/2的過硫酸銨溶液[過硫酸銨用量為0.4%~0.5%（對單位質(zhì)量）]及丙稀酸、丙稀酸異辛酯、甲基丙稀甲酯，高速攪拌40MIN，乳化成預(yù)乳液。在另一四口瓶中加入剩余的去離子水、乳化劑、引發(fā)劑及1/5的預(yù)乳液，升溫至80~85C，滴加已制備好的預(yù)乳液，1~2h加完后在80~85C保溫1H，過濾，出料。
1.22 水性PU
在四口瓶中加入計量的PEG800，攪拌下升溫至120C左右，減壓脫水1H后降溫至60c左右，加入計量的TDI，反應(yīng)約4H后加入辛酸亞錫、二羥甲基丙酸、封端劑A，保溫30MIN，出料。
1.2.3水性PA和水性PU的共聚
按一定比例加入水性PU和水性PA，升溫至80~85C，滴加1%的過硫酸銨水溶液，在1~2H內(nèi)加完，保溫1H，過濾，出料。
1.3印花工藝
將涂料藍(lán)（5%）、粘合劑（15%）、增稠劑（4%）打成色漿，在T/C細(xì)紡布上刮樣，85C烘干，150C焙烘3MIN。
1.4測試
1.4.1水性PA單體負(fù)殘余率
準(zhǔn)確稱取試樣0.2~0.3G，置于盛有50ML0.5%十二烷基硫酸鈉的碘量瓶中，搖勻。吸入25ML濃度為0.05mol/L的KBr—KBrO3溶液，然后加入10ML濃度為6mol/L的HCL溶液，塞緊瓶塞，搖勻，置于暗處放置30MIN，加入10ML10%的KI溶液，立即用0.05mol/L的Na2SO標(biāo)準(zhǔn)溶液滴定，當(dāng)溶液滴定至稻草色時，加入2ML淀粉指示劑，繼續(xù)滴定至藍(lán)色恰好消失為終點(diǎn)，同時做空白實(shí)驗。計算單體殘余率。
1.4.2凝膠率
要聚合完成后，用100目濾布過濾，濾渣用清水小心清洗，烘至質(zhì)量恒定，凝膠率=M1/M2*100%，其中M1為濾渣質(zhì)量，M2為單體質(zhì)量。
1.4.4玻璃化溫度（T）
取一定量的粘合劑乳液放入聚四氟乙稀模具中，加熱至40~50C成膜3天，然后加熱至80C保溫1H，脫膜。將粘合劑膜放入安瓿瓶中，采用動態(tài)法，用膨脹計測定玻璃化溫度T。
1.4.5粘合劑牢度
粘合劑牢度參照EN ISO 105—C07—2001紡織品色牢度實(shí)驗第C07部分：顏料印花紡織品耐濕刷洗的色牢度印花牢度測試。
2結(jié)果與討論
2.1水性PA乳液聚合反應(yīng)的影響因素
2.1.1乳化劑用量、配比

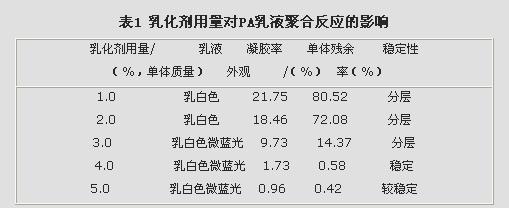

由表1可以看出，乳化劑過少易生成凝膠，放置穩(wěn)定性差，游離單體多；用量為3.0%~4.0%會發(fā)生突變，4.0%左右可以得到穩(wěn)定的乳液。因乳化劑本身親水，用量過多必然影響最終產(chǎn)品的濕牢度。因此，選擇乳化劑用量為4.0%~5.0%。
以乳化劑用量4.0%為基礎(chǔ)，考察了K12和OS-15質(zhì)量比對乳液穩(wěn)定性的影響，結(jié)果見表2。
由表2可看出，M（K12）：OS-15在1：5~1：6為佳。

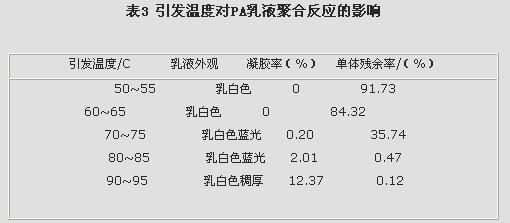

注：50C~55C和60C~65C2 個溫度段反應(yīng)非常慢，均是反應(yīng)24H后檢測。可能因為反應(yīng)過于慢，幾乎無凝膠生成。
由表3可以看出，溫度低，反應(yīng)緩慢，隨著溫度的上升，反應(yīng)速度逐漸加快，溫度過高時，反應(yīng)速度過快，導(dǎo)致局部過熱易形成凝膠。80~85C反應(yīng)較適宜。
2.2 二羥甲基丙酸用量對粘合劑性能的影響
離子化試劑是使PU具有良好水分散性和自乳化性的關(guān)鍵原料，可使PU沒有外加乳化劑的情況下形成穩(wěn)定的水分散體。實(shí)驗用二羥甲基丙酸（DMPA）為陰離子化試劑。在M（水性PU）：M（水性PA）為1：10條件下，改變二羥甲基酸用量，考察其對產(chǎn)品性能的影響，結(jié)果表4。

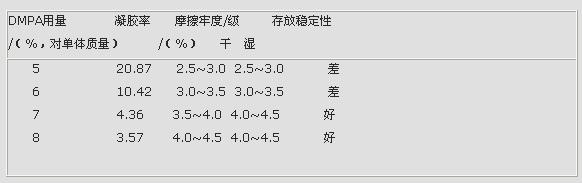

表4 二羥甲基丙酸（DMPA）用量為粘合劑性能有影響
從表4可以看出，DMPA用量過少，難以形成穩(wěn)定的水性PU體系，在和水性PA復(fù)合時會產(chǎn)生大量的水性PU體系，在和水性PA復(fù)合時會產(chǎn)生大量的凝膠：若過多，則形成的膜親水性強(qiáng)，成品的濕度摩擦牢度顯著降低。DMPA用量為7%左右時，形成的乳液穩(wěn)定且牢度較好。
資料顯示，PEG的分子質(zhì)量過小，成膜的硬度及脆性增大粘結(jié)強(qiáng)度下降，分子質(zhì)量過大，雖可以成膜的硬度，但拉伸性下降，并導(dǎo)致產(chǎn)品的手感發(fā)硬。本實(shí)驗采用的PEG分子質(zhì)量為800左右。
2.3M（PU）：M（PA）對粘合劑性能的關(guān)系
水性PA具有很強(qiáng)成膜性，但單體使用時，其干摩擦牢度較差。采用水性PU與水性PA網(wǎng)絡(luò)互穿反應(yīng)后，由于強(qiáng)度性水性PU形成的網(wǎng)狀結(jié)構(gòu)，使膜肯有很高強(qiáng)度和韌性，可大幅度提高粘合劑的干濕摩擦牢度。實(shí)驗顯示，通過優(yōu)化PU和PA的質(zhì)量比可以得到手感和牢度都較好的粘合劑，結(jié)果見表5。

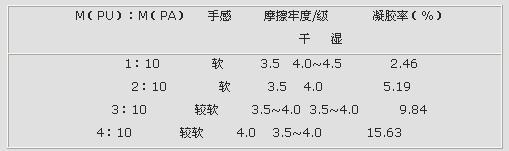

表5M（PU）：M（PA）對粘合劑綜合性能的影響
從表5可以看出，M（PU）：M（PA）在1：10~2：10時手感最好；隨PU的增加，手感逐漸變硬，，干濕摩擦牢度變好，但凝膠率增加。因此，適宜的比例為1：10。
筆者認(rèn)為，用水性PU與水性PA合成的網(wǎng)絡(luò)互穿粘合劑，應(yīng)以水性PA為主體，水性PU起補(bǔ)充、輔助作用。因此，水性PA的性能對成品在重要的影響。為了提高粘合劑的柔軟度，左選用單體時，應(yīng)盡量使粘合劑膜的玻璃化溫度（T）低一些。因為玻璃化溫度是高分子鏈段無能無能運(yùn)動被激活（或被凍結(jié)）有轉(zhuǎn)變溫度，鏈段運(yùn)動通過主鏈的單鍵內(nèi)旋轉(zhuǎn)來實(shí)現(xiàn)，高聚物的T與高分子鏈的柔性密切相關(guān)，凡能增加大分子鏈柔性的因素都能使高聚物的T降低。因此，左高聚物合成時可以選用適當(dāng)增加主鏈段的柔性成分，降低T以求獲得柔軟的粘合劑膜。加入增塑劑或溶劑也能使粘合劑膜變軟，但會導(dǎo)致機(jī)械強(qiáng)度降低。通過實(shí)驗確認(rèn)玻璃化溫度應(yīng)控制在-35C左右，所得產(chǎn)品手感柔軟。
3結(jié)論
合成PU/PA網(wǎng)絡(luò)互穿粘合劑可采用三步反應(yīng)，其中，水性PA合成中，乳化劑選擇K12和OS-15，二者質(zhì)量比為1：5~1：6，乳化劑用量為4.0%~5.0%（對單體質(zhì)量），聚合溫度為80~85C；水性PU以TDI和聚乙二醇800（PEG800）聚，少量辛酸亞錫作為催化劑，二羥甲基丙酸（DMPA）為離子化試劑（占單體質(zhì)量的7%）。然后將PU和PA以1：10的質(zhì)量比混合，在80~85C下，滴加1%過硫酸銨溶液[過硫酸銨用量為0.4%~0.5%（對單體質(zhì)量）]，合成的成品外觀為乳白色稠厚液體，放置穩(wěn)定性好，涂料印花牢度基本可以和染料印花媲美，手感較柔軟。
該文章暫時沒有評論！
最新技術(shù)文章
點(diǎn)擊排行
、
集萃印花技術(shù)交流2群、
集萃印花招聘/求職2群
安卓APP
微信號：yinhuashijie
手機(jī)版
《印花世界》雜志
微信群接入口
客服
