【集萃網(wǎng)觀察】0 前言
白膠漿既能單獨用于遮蓋印花(白色罩印印花)，又能與各種涂料色種配伍用于彩色遮蓋印花(彩色罩印印花)。利用白膠漿在深地色織物上進行罩印印花，其效果類似于染料印花中的拔染印花，因此白膠漿印花是一種特殊的涂料印花。白膠漿最早用在針織物上，特別是兒童服裝，如在織物局部印制具有光澤，表面彈性良好的動物或卡通人物，可獲得逼真的花紋圖案。白膠漿的彩色罩印印花已應用于高檔的深色織物，如在牛仔布上印各色斑條，類似虎皮，具有極好的視覺效果。
優(yōu)質(zhì)的白膠漿除具有優(yōu)異的遮蓋力、優(yōu)良的印花牢度、良好的穩(wěn)定性和與色涂料的相容性外，還必須具有優(yōu)良的成膜性能，如良好的彈性和柔軟的手感。目前，國內(nèi)有關白膠漿的研究和應用報道甚少，主要應用進口白膠漿(如日本S-420G、KDW)進行各種膠漿印花。
1 試驗部分
1·1 原料
鈦白粉、乳化劑、增稠劑PTF、增塑劑、分散劑、防霉劑、柔軟劑、氨水(均為工業(yè)品)；粘合劑(丙烯酸酯類多元共聚乳液混合物)和保護膠體(自制)。
1·2 設備
高速分散機、三輥研磨機、NDJ-l型旋轉(zhuǎn)粘度計、SA-CPS粒度測定儀、QZP型黑白格遮蓋力測定儀、平網(wǎng)印花臺板。
1·3 白膠漿FLD的制備
將自制粘合劑、保護膠體、鈦白粉、增塑劑、乳化劑和分散劑等投入混合器，開動高速分散機，將原料混合均勻；用氨水調(diào)節(jié)pH值至7-8，加入增稠劑調(diào)至適合的稠度，再加入適量的防霉劑攪拌均勻；將混合均勻的物料過濾，送至三輥研磨機研磨至合格細度，制得白膠漿成品。
1·4 測試方法
外觀 目測評定;
膠漿粘度(mPa·s) 按GB/T2794-1995測定;
摩擦牢度 按ISO 105-X16-Z001測定;
刷洗色牢度 按GB/T420-1990測定;
遮蓋力 按GB1726-1989測定;
彈性試驗 按企業(yè)標準Q/(HG)HGS53-1996測定;
手搓牢度 在5Omm×200mm濕印花布試樣上放置少量洗衣粉，用手沿橫紋方向搓洗100次，觀察花位裂紋及脫落程度，用級表示。1級，有嚴重的裂紋及脫落；2級，有裂紋及脫落；3級，有少許裂紋、無脫落；4級，無裂紋、無脫落。
2 結果與討論
2·1 粘合劑的影響
粘合劑乳液的品質(zhì)對印花織物的手感、印花牢度起決定性作用，使用單一的粘合劑很難得到良好的效果。本試驗應用不同比例混合的粘合劑，測試印花效果如表l所示，得到這兩種粘合劑的最佳混合比例為:粘合劑A為60%-70%，粘合劑B為30%。40%。

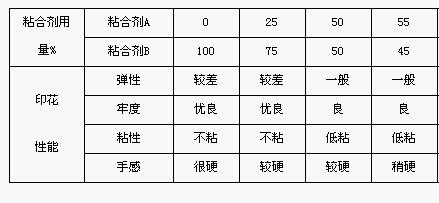

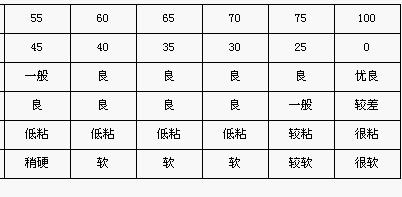

表1 粘合劑對白膠漿印花性能的影響
2·2鈦白粉的選擇
鈦白粉為二氧化鈦(TiO2)多晶型化合物，它有三種晶型：板鈦礦型、銳鈦礦型和金紅石型。工業(yè)上應用的主要是銳鈦礦型和金紅石型。銳鈦礦型為八面體結構，氧位于八面體的頂角；每個銳鈦晶胞含有4個二氧化鈦分子，以8個棱邊相接，結構松、易磨細、粘度小、反射帶藍光、白度高、遮蓋力較差、價格便宜。金紅石型為細長成雙的晶體，每個晶胞的2個二氧化鈦分子，以2個棱邊相連，結構密度大、折射率高、遮蓋性好、價格貴。兩種晶型的鈦白粉的物化性能見表2。

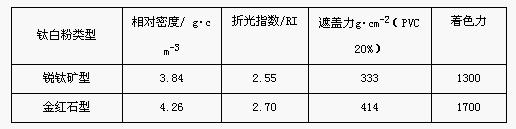

表2 不同晶型鈦白粉的物化性能
根據(jù)銳鈦礦型和金紅石型鈦白粉的物化性能，調(diào)節(jié)兩種晶型鈦白粉的用量比例，以獲得較為理想的遮蓋力和著色力，并使原料成本合理。經(jīng)試驗，確定金紅石型和銳鈦礦型鈦白粉的最佳用量比為1:2-1:2.5。
2·3 柔軟劑的影響
加入柔軟劑，主要是為了改善白膠漿印花后的手感，使印花圖案柔軟、不粘手(防粘)。本試驗試用了三種不同類型的柔軟劑：柔軟劑101(以硬脂酸、石蠟、平平加0為主要組分的混合乳化物)、有機硅柔軟劑和氨基硅柔軟劑。單獨使用后兩種柔軟劑，效果均不理想。當柔軟劑101用量(對白膠漿)低于2.5%時，柔軟和防粘效果較；用量高于4%時，柔軟效果好，但防粘效果不理想，且還會因用量增大削弱白膠漿的綜合應用性能；當柔軟劑用量在2.5%-4%時，可獲得最佳印花效果。
2·4 增稠劑的影響
增稠劑PTF用量對白膠漿應用性能的影響如表3所示。由表3知，隨著增稠劑用量的增加，白膠漿粘度增加。當用量超過0.75%時，粘度增加較快；用量達到1.25%時，白膠漿的粘度超出NDJ-l型旋轉(zhuǎn)粘度計的測試范圍。此外，印花織物的彈性和手搓牢度隨增稠劑用量的增加而降低，當增稠劑用量超過0.75%時尤為明顯。增稠劑PTF最佳用量為0.75%-1.20%。

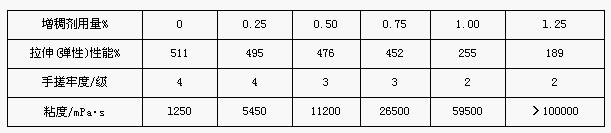

表3 增稠劑用量對白膠漿的影響
2·5 各項技術指標
將本試驗制備的白膠漿FLD與日本S-420G在相同條件下進行印花測試，并對各項技術指標進行評定，如表4所示。

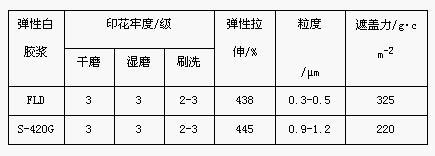

表4 白膠漿FLD和S-420G的各項技術指標
由表4知，白膠漿FLD的各項技術指標均達到日本S-42OG的水平。且由于前者粒度更細，因此比表面較大，著色力和遮蓋力優(yōu)良。
3 白膠漿在印花中應用
3·1 白膠漿的仿真特種印花
白膠漿的彩色罩印印花可使織物上的圖案極具感染力，因此又稱仿真特種印花，國外也稱漆印印花。
白膠漿罩印印花使織物上的花型塊面有一定的厚度，可體現(xiàn)出較好的立體感和塊面光澤效應。要獲得良好的印花效果，必須注意以下幾點:
(1)所選的白膠漿應用性能較好;
(2)施行罩印印花前，要將待印織物的浮色洗凈;
(3)待印織物的地色染料能耐高溫;
(4)印花織物經(jīng)熱處理后可采用軋光工藝，以使印花圖案塊面光澤明亮。
3·2 罩印印花工藝過程
3·2·1 白色罩印(遮蓋)印花
織物→白膠漿直接印花→烘干或風干→熱處理(12O℃×3min)→軋光→成品
3·2·2 彩色罩印印花
工藝處方/%
熒光涂料色漿 5
白膠漿FLD 94.6-94.7
增稠劑PTF 0-0.1
氨水 0.3
工藝流程 織物→白膠漿調(diào)色→印花→烘干或風干→熱處理(12O℃×3min)→軋光→成品
最新技術文章
點擊排行
、
集萃印花技術交流2群、
集萃印花招聘/求職2群
安卓APP
微信號：yinhuashijie
手機版
《印花世界》雜志
微信群接入口
客服
